قواطع الدائرة الكهربائية تُعد هذه الأجهزة ذات أهمية بالغة في حماية الأنظمة الكهربائية من الأضرار التي قد تسببها حالات التحميل الزائد والدوائر القصيرة. حيث تعمل هذه الأجهزة على قطع التيار الكهربائي تلقائيًا عند اكتشافها لحدوث عطل. ونتيجة لذلك، تمنع قواطع الدائرة الكهربائية حدوث مخاطر مثل الشرارات الكهربائية والحرائق وتلف المعدات. وفي المباني السكنية والتجارية، تعمل قواطع الدائرة الكهربائية على تعزيز السلامة الكهربائية والحفاظ على موثوقية نظام الدوائر الكهربائية.
طريقة عمل قاطع الدائرة الكهربائية ليست معقدة بالنسبة لـ موردو المعدات الكهربائية. تقوم قواطع الدائرة بمراقبة تدفق التيار إلى الأجهزة بشكل مستمر. وعندما تكتشف وجود تيار زائد في الأسلاك، تقوم قواطع الدائرة بقطع التيار. وبذلك، تضمن بقاء النظام الكهربائي عاملاً وآمناً للمستخدمين.
يقوم جهاز الأمان بقطع التيار الكهربائي تلقائيًا عند اكتشافه لحمل زائد أو قصر دارة في الأسلاك. وبعد قطع التيار، تنجح قواطع الدائرة في منع تلف الأسلاك والأجهزة الكهربائية. علاوة على ذلك، فإنها تقلل من خطر اندلاع الحرائق الكهربائية. وتعد قواطع الدائرة الكهربائية عنصرًا أساسيًّا لحماية الأنظمة الكهربائية السكنية والتجارية على حد سواء.
تراقب قواطع الدائرة التدفق الكهربائي عن كثب. وبالتالي، فإنها تستجيب لأي تباينات. وعندما تكتشف عطلًا، تنفصل قواطع الدائرة عن النظام. وتوقف التيار لمنع حدوث أي تلف. ويضمن هذا الاستجابة السريعة الحفاظ على سلامة وسلامة المنشآت الكهربائية. وفيما يلي مكوناتها:
الطرف هو النقطة التي يتصل عندها قاطع الدائرة بالدائرة الكهربائية. وهو يسمح بتدفق التيار إلى القاطع ومن ثم إلى الأجهزة أو الأسلاك المتصلة به. ويضمن الطرف اتصالاً آمناً، مما يسهم في تشغيل القاطع بشكل موثوق.
الجهة الثابتة هي جزء ثابت من قاطع الدائرة الكهربائية يظل دائمًا في مكانه. وعندما يكون القاطع مغلقًا، فإنه يوفر نقطة تفاعل ثابتة مع تدفق التيار الكهربائي. وعند حدوث حمل زائد أو عطل، تنفصل الجهة الثابتة عن الأسلاك المتصلة بالدائرة.
المزلاج هو آلية موجودة داخل قاطع الدائرة الكهربائية. ويبقى في الوضع المغلق. وعندما يكتشف القاطع وجود عطل، يتم تحرير المزلاج، مما يسمح للمفتاح بالانتقال إلى الوضع المفتوح. ويؤدي هذا الإجراء إلى قطع تدفق التيار. ويقوم القاطع بفصل الدائرة لمنع حدوث أضرار مستقبلية.
يتحكم المفتاح البسيط الموجود في قاطع الدائرة الكهربائية في التوصيل بين الطرف والملامس الثابت. وله وضعان: مفتوح ومغلق، للسماح بمرور التيار الكهربائي أو إيقافه. ويتم تنشيط المفتاح عندما يكتشف القاطع وجود حمل زائد أو قصر في الدائرة.
يُعد المغناطيس الكهربائي مكونًا مهمًا يتسبب في انقطاع التيار عن القاطع الكهربائي عند حدوث عطل. فعندما يتدفق تيار زائد عبر الدائرة، يتم تزويد المغناطيس الكهربائي بالطاقة، مما يؤدي إلى توليد مجال مغناطيسي. ويقوم هذا المجال المغناطيسي بسحب ذراع لتشغيل المفتاح، مما يؤدي إلى فصل الدائرة.
والآن بعد أن تعرفت على كيفية عمل قواطع الدائرة الكهربائية، إليك بعض أنواعها.

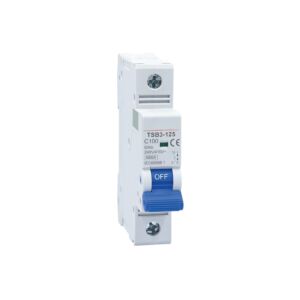

تُعد قواطع الدائرة أحادية القطب الأكثر شيوعًا في الأنظمة السكنية. فهي تتحكم في دائرة كهربائية واحدة وتتحمل جهدًا كهربائيًّا يبلغ 120 فولت. وتُعد هذه القواطع مثالية لحماية الدوائر ذات الجهد المنخفض، مثل دوائر الإضاءة والأجهزة الصغيرة. وبفضل تصميمها البسيط، فإن قواطع الدائرة أحادية القطب سهلة التركيب. كما أنها سهلة الصيانة.
بالإضافة إلى ذلك، تتميز القواطع أحادية القطب بأنها ميسورة التكلفة وموثوقة. فهي تنقطع بسرعة استجابةً لحالات الحمل الزائد أو الدوائر القصيرة. كما أنها تضمن سلامة الأنظمة الكهربائية. ونظرًا لبساطتها، فهي خيار شائع بين أصحاب المنازل الذين يسعون إلى حماية الأسلاك الكهربائية في منازلهم. كما أنها توفر عليك متطلبات التركيب والاختبار المعقدة.
تعمل قواطع الدائرة ثنائية الأقطاب على إدارة الدوائر ذات الجهد العالي التي يتراوح جهدها بين 240 فولت. وتُستخدم هذه القواطع في الأماكن السكنية والتجارية. وهي تتحكم في سلكين حاملين للتيار في آن واحد. علاوة على ذلك، فإنها تحمي الأجهزة الكبيرة مثل سخانات المياه والمجففات ومكيفات الهواء. وتضمن الحماية المزدوجة فصل كلا السلكين عند حدوث عطل أو حمل زائد.
تُعد قواطع الدائرة ثلاثية الأقطاب عنصراً أساسياً في التطبيقات الصناعية والتجارية الكبيرة. فهي توفر الحماية للأنظمة الكهربائية ثلاثية الأطوار التي تُستخدم عادةً في المصانع ومباني المكاتب الكبيرة. وتستطيع هذه القواطع تحمل أحمال طاقة عالية، كما تضمن سلامة الآلات الثقيلة والأنظمة المعقدة.

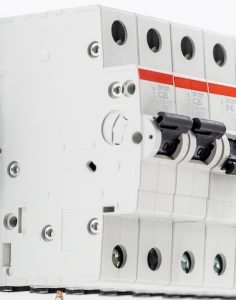

تُستخدم قواطع الدائرة رباعية الأقطاب في تطبيقات صناعية محددة تتطلب عزل السلك المحايد. وتشتمل هذه القواطع على ثلاث مراحل بالإضافة إلى سلك محايد. وهي تضمن حماية متوازنة في الأنظمة المزودة بتوصيلة محايدة. وتُعد هذه القواطع ضرورية لحماية المعدات الحساسة التي تحتاج إلى سلك محايد مستقر، ومن أمثلة ذلك أنواع معينة من المولدات والمحولات.
تتمثل الحماية الحرارية في قاطع الدائرة في شريط ثنائي المعدن. ينحني هذا الشريط عند تعرضه لحرارة أو تيار مفرط. فمع زيادة التيار وتوليد الحرارة، يسخن الشريط وينحني، مما يؤدي إلى فتح القاطع. وتقوم الحماية الحرارية بفصل الدائرة. وتمنع هذه الآلية حدوث ارتفاع مفرط في درجة حرارة الأسلاك المتصلة.
علاوة على ذلك، تعمل الحماية الحرارية على معالجة حالات الحمل الزائد. وتحدث هذه الحالات عندما تستقبل الدائرة الكهربائية تيارًا يتجاوز متوسط سعتها بشكل مستمر. ويستجيب الشريط ثنائي المعدن تدريجيًّا، مما يتيح للقاطع الكهربائي التدخل في حالات التيار الزائد. ويضمن ذلك حماية الأجهزة والأسلاك من التلف الناجم عن الحرارة المفرطة.
تتطلب الحماية من الدائرة القصيرة آلية كهرومغناطيسية تستجيب بسرعة لحالات التيار العالي المفاجئة. فعندما تحدث دائرة قصيرة، يولد التيار المفاجئ مجالًا مغناطيسيًّا قويًّا، مما يؤدي إلى تنشيط مغناطيس كهربائي موجود داخل القاطع. ويقوم هذا المغناطيس الكهربائي بفصل القاطع، مما يؤدي إلى قطع التيار وحماية الدائرة.
علاوة على ذلك، ستعمل الحماية من الدائرة القصيرة على منع حدوث أضرار ومخاطر كهربائية جسيمة. فقاطع الدائرة الكهربائية سيتفاعل بسرعة مع حالات الدائرة القصيرة، مما يقلل إلى أدنى حد من الأضرار المحتملة التي قد تلحق بالأجهزة الكهربائية. كما تقلل هذه الآلية من احتمالية اندلاع الحرائق الكهربائية. ويمنع الفصل الفوري حدوث المواقف الخطرة، حيث يتم معالجة هذه الحالات قبل أن تتسبب في أضرار جسيمة.
باختصار، تعتبر قواطع الدائرة الكهربائية عنصراً أساسياً لحماية الأنظمة الكهربائية. فهي تتصدى بسرعة لحالات الحمل الزائد والدوائر القصيرة. علاوة على ذلك، فإن قطع التيار الكهربائي يمنع حدوث الأضرار. وفي الوقت نفسه، يعزز ذلك مستوى السلامة. وتضمن قواطع الدائرة الكهربائية موثوقية الأنظمة الكهربائية وطول عمرها في البيئات المنزلية والصناعية. لا تنسَ توعية معارفك بكيفية عمل قاطع الدائرة الكهربائية حتى يدركوا أهميته.
إذا كنت تتساءل عن كيفية عمل قاطع الدائرة الكهربائية، فهو يعمل على قطع التيار الكهربائي لمنع حدوث أي أضرار. ويُعد وجوده ضروريًا في حالات الحمل الزائد أو الدوائر القصيرة. كما أنه يحمي الأسلاك والأجهزة من التلف ويقلل من خطر اندلاع الحرائق الكهربائية. ويضمن قاطع الدائرة الكهربائية سلامة وموثوقية الأنظمة الكهربائية.
يتم اختبار قواطع الدائرة الكهربائية مرة واحدة على الأقل سنويًّا لضمان عملها بشكل سليم. ويُسلط الاختبار المنتظم الضوء على المشكلات المحتملة قبل أن تتفاقم وتصبح مشكلات خطيرة. يمكنك الرجوع إلى إرشادات الشركة المصنعة أو استشارة فني كهربائي متخصص للتعرف على التوصيات المحددة بشأن فترات الاختبار.
ينطلق قاطع الدائرة الكهربائية عندما يكتشف تدفق تيار مفرط ناتج عن الحمل الزائد أو قصر الدائرة. فيقوم بالانطلاق وفصل الدائرة لمنع نشوب حريق. ومن الأسباب الشائعة لذلك الأجهزة المعيبة، أو الأسلاك التالفة، أو الدائرة التي تعمل بتيار يتجاوز سعتها المتوسطة.
نعم، يمكنك إعادة ضبط قاطع الدائرة الكهربائية الذي انقطع. ما عليك سوى تحويل القاطع إلى وضع “إيقاف التشغيل”. يمكنك إعادته إلى وضع “التشغيل”. إذا انقطع مرة أخرى، فهذا يعني أن الدائرة تعاني من مشكلة مستمرة تتطلب فحصًا من قبل خبير. ستحتاج إلى الاستعانة بفني كهربائي محترف.
يحمي قاطع الدائرة أحادي القطب الدائرة الكهربائية ذات الجهد 120 فولت، ويُستخدم في التوصيلات الكهربائية المنزلية القياسية. من ناحية أخرى، يُفضل استخدام قاطع الدائرة ثنائي القطب للدوائر التي تعمل بجهد 240 فولت. ويُستخدم في الأجهزة الكبيرة مثل المجففات أو الأفران. يعمل قاطع الدائرة ثنائي القطب على فصل الأسلاك الحاملة للتيار في نفس الوقت لضمان مزيد من الأمان.
