Qu'est-ce qu'un déclenchement par dérivation ? Comment cela fonctionne-t-il dans les disjoncteurs et quelles spécifications les acheteurs doivent-ils indiquer ?

Introduction

Le principe du déclenchement à distance est simple, mais dans la pratique, les équipes de projet rencontrent souvent des difficultés pour définir les composants. Le fabricant de tableaux électriques peut exiger des disjoncteurs déclenchés par des relais d'alarme incendie, des sorties d'automate programmable, des instructions du système de gestion technique du bâtiment ou tout autre système de commande coordonné. À ce stade, le “ déclenchement par dérivation ” ne constitue que la première étape de la spécification.

Les fonctions des commandes de déclenchement de dérivation, des déclenchements de protection et des signaux d'état sont différentes. Ce guide explique leurs principes, compare les composants associés et fournit une liste de prix pratique. Cet article ne traite pas du câblage au niveau des bornes ni des méthodes de rénovation. Le choix final, l'installation et les essais doivent respecter strictement la documentation du produit et être validés par une expertise professionnelle du projet.

Qu'est-ce qu'un disjoncteur à déclenchement par dérivation ?

L'expression “ déclenchement par shunt » disjoncteur” désigne généralement un disjoncteur équipé d’un déclencheur à dérivation compatible. Ce déclencheur est un accessoire relié au mécanisme de déclenchement du disjoncteur. Lorsque la tension de commande externe spécifiée est appliquée à la bobine du déclencheur à dérivation, l’accessoire actionne le mécanisme de manière à ce que les contacts principaux du disjoncteur s’ouvrent.

La distinction importante réside dans ce que le déclencheur shunt ne fait pas. Ce n'est pas lui qui mesure le courant de charge et détermine s'il y a eu une surcharge ou un court-circuit. Ces fonctions de protection relèvent du disjoncteur et de son unité de déclenchement ou de son mécanisme de protection. Le déclencheur shunt ajoute une voie de commande distincte permettant d'ouvrir le disjoncteur à partir d'un système de commande externe.

Cette distinction est importante lors de l'achat. Deux disjoncteurs présentant des intensités nominales similaires peuvent utiliser des gammes d'accessoires, des modes de montage, des tensions de commande ou des autorisations d'installation différents. La documentation officielle du fabricant associe donc les déclencheurs à courant de dérivation à des gammes spécifiques de disjoncteurs, plutôt que de les considérer comme des pièces interchangeables.

Catégorie OOHMAGE associée : Accessoires pour disjoncteurs différentiels. Utilisez cette catégorie uniquement à titre indicatif ; la compatibilité exacte avec les déclencheurs à dérivation doit être vérifiée à partir d'une fiche produit à jour.

Comment fonctionne un déclencheur de dérivation ?

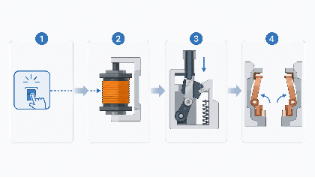

Le déclenchement par dérivation est une action mécanique déclenchée depuis l'extérieur. Le circuit de commande n'a pas besoin de reproduire les fonctions de détection de surcharge ou de court-circuit du disjoncteur ; il lui suffit d'envoyer des instructions au dispositif auxiliaire, qui agit ensuite sur le mécanisme du disjoncteur.

1. Exécuter une commande externe.

La demande de déclenchement externe est transmise via des relais, des interfaces d'alarme, des sorties d'automate programmable ou des commandes BMS, etc. Les sources de signaux et les interfaces compatibles doivent être vérifiées conformément à la documentation du projet et à celle des accessoires.

• La bobine de déclenchement de dérivation est sous tension

L'accessoire reçoit la tension de commande spécifiée. Le type CA/CC, la plage de tension, la capacité de charge et les méthodes de commande autorisées doivent être vérifiés en fonction de l'accessoire concerné, et non déduits de l'expérience acquise avec d'autres séries de disjoncteurs.

• L'action de déclenchement active le mécanisme de déclenchement

L'énergie électrique présente dans la bobine est transformée en mouvement du dispositif de déclenchement, qui agit sur le mécanisme de déclenchement du disjoncteur.

• Les contacts principaux du disjoncteur s'ouvrent

Le disjoncteur passe à l'état de déclenchement/ouverture conformément à sa conception, coupant ainsi le circuit d'alimentation principal. Les opérations de réarmement et de réenclenchement doivent être effectuées conformément à la documentation du fabricant relative au disjoncteur et aux accessoires sélectionnés.

Bien que la documentation du fabricant valide la séquence universelle susmentionnée, elle met également en évidence un problème auquel les acheteurs doivent faire face lorsqu’ils comparent différentes marques : bien que les fonctions soient identiques, leur mise en œuvre varie. ABB désigne le module concerné sous le nom de “ déclenchement sélectif ” et le décrit comme doté de capacités de coupure à distance ; Mitsubishi distingue le déclenchement sélectif des accessoires d’indication d’état et de protection contre les sous-tensions ; la documentation de Schneider Electric répertorie également ses accessoires de déclenchement sélectif par gammes de disjoncteurs et par alimentations de commande.

Ces exemples mènent systématiquement à la même conclusion : les fonctions sont universelles, mais les méthodes de mise en œuvre dépendent du modèle spécifique.

Déclenchement par shunt vs déclenchement par disjoncteur standard

Le déclenchement de protection standard est provoqué par le système de protection interne du disjoncteur, tandis que le déclenchement parallèle résulte d'une commande externe. Dans les deux cas, ce sont les mêmes contacts principaux qui sont finalement déconnectés, mais les sources de déclenchement et la logique de sélection sont totalement différentes.

L'une des idées fausses les plus courantes en matière d'achat consiste à considérer le déclencheur à shunt comme une amélioration de la fonction de protection contre les surcharges ou les courts-circuits du disjoncteur. Or, ce n'est pas le cas. Le disjoncteur lui-même doit toujours être sélectionné de manière indépendante en fonction de facteurs tels que la tension du réseau, le courant nominal, les conditions de défaut, le nombre de pôles, les caractéristiques de protection et d'autres exigences, et ce choix n'a aucun rapport avec la présence ou non d'un accessoire de déclenchement à distance.

Déclenchement par shunt vs déclenchement par sous-tension vs contact auxiliaire

Ces accessoires sont souvent proposés ensemble au sein d'une même gamme de disjoncteurs, mais ils remplissent des fonctions différentes. Le tableau ci-dessous établit une distinction entre le déclenchement à distance, le déclenchement en fonction de la tension, les signaux d'état et les fonctions de protection propres au disjoncteur.

Le manuel des accessoires actuel de Mitsubishi Electric explique clairement ces différences : le commutateur auxiliaire est un accessoire servant d'indicateur d'état, le déclencheur à dérivation est un dispositif de déclenchement électrique à distance, et le déclencheur à minimum de tension est une fonction indépendante dépendante de la tension. Les paramètres de performance spécifiques doivent toutefois être déterminés à partir de la documentation technique en vigueur du fabricant choisi.

Dans quels cas utilise-t-on des déclencheurs de dérivation ?

La fonction de déclenchement piloté est utilisée dans les cas où le disjoncteur doit être déconnecté par une commande externe plutôt que d'attendre que sa propre protection contre les surintensités ou les courts-circuits se déclenche. Le recours à cette fonction doit être déterminé par le concept de commande du projet plutôt que sur la base de l'hypothèse générale selon laquelle “ toutes les installations nécessitent un déclenchement à distance ”.

Voici quelques exemples possibles de conception de systèmes :

• Arrêt d'urgence à distance, dans le cadre duquel un système de commande homologué est destiné à déclencher l'ouverture d'un disjoncteur.
• Commandes d'alarme ou de relais de protection destinées à déclencher une coupure dans le cadre d'une séquence de commande coordonnée.
• Commande par automate programmable (PLC) ou par système de gestion technique du bâtiment (GTB), dans laquelle la gamme de disjoncteurs et les accessoires sont spécialement conçus pour cette interface.
• Séquences coordonnées d'arrêt des équipements dans les systèmes industriels ou commerciaux, où l'ouverture des disjoncteurs constitue une étape d'une stratégie de contrôle plus large.

Il ne s'agit là que d'un exemple qui ne constitue en aucun cas une exigence universelle. La possibilité d'appliquer, de faire respecter, d'interdire ou de mettre en œuvre la protection par contrôle de débit, ainsi que la manière de le faire, dépendent de l'équipement concerné, de la conception du système, du marché cible et des exigences spécifiques du projet.

Ce que les acheteurs doivent vérifier avant de passer commande

Pour obtenir un devis fiable concernant un disjoncteur à déclenchement, il convient de préciser le modèle exact du disjoncteur ainsi que les exigences en matière de commande. Se contenter d'indiquer “ J'ai besoin d'un disjoncteur à déclenchement de 24 V ” n'est généralement pas suffisant, car une même tension nominale de commande peut correspondre à différentes séries d'accessoires, et tous les disjoncteurs ne prennent pas en charge les mêmes accessoires ou méthodes d'installation.

Lors du choix d'un disjoncteur miniature, la compatibilité des accessoires doit être déterminée en fonction de la série exacte du produit. Selon la gamme actuelle de disjoncteurs miniatures (MCB) d'OOHMAGE, certaines séries prennent en charge des accessoires tels que les déclencheurs à dérivation, mais les modèles d'accessoires spécifiques doivent tout de même être vérifiés au niveau du produit concerné. Le même principe s'applique au choix d'un disjoncteur compact (MCCB) : celui-ci doit être basé sur le châssis/modèle précis du disjoncteur et sur les données actuelles relatives aux accessoires, et ne peut pas être directement transposé d'une série à l'autre.

Erreurs courantes dans les spécifications des déclencheurs de dérivation

La plupart des erreurs de spécification proviennent du fait que l'accessoire est considéré comme une bobine générique plutôt que comme un élément d'un système de disjoncteur spécifique. Évitez les raccourcis suivants :

• Confusion entre le déclenchement à distance et la protection contre les surcharges ou les courts-circuits. Le déclencheur à shunt commande l'ouverture ; il ne remplace pas la fonction de protection du disjoncteur.
• Il ne faut pas confondre un déclencheur de dérivation avec un déclencheur de sous-tension. Leur logique de déclenchement et leurs fonctions prévues sont différentes.
• Commande basée uniquement sur la tension de commande. La tension n'est qu'un critère parmi d'autres ; la gamme de disjoncteurs, le code d'accessoire, le type CA/CC et le type d'installation ont également leur importance.
• En supposant une compatibilité entre différentes gammes ou marques. Des accessoires d'apparence similaire peuvent présenter des interfaces mécaniques, des caractéristiques électriques ou des homologations différentes.
• En partant du principe que tout disjoncteur peut être modernisé sur site, l'autorisation et la procédure d'installation sur site doivent être conformes à la documentation fournie par le fabricant concerné.
• En supposant un comportement universel en matière de temporisation, de temps de coupure, de réinitialisation ou de réenclenchement à distance. Ces détails varient en fonction de la conception du disjoncteur et de ses accessoires et ne doivent pas être généralisés.

Liste de contrôle pour un appel d'offres concernant un disjoncteur à déclenchement par shunt ou un accessoire

Les blocs reproductibles ci-dessous sont spécialement conçus pour les distributeurs, les fabricants d'armoires, les acheteurs OEM et les équipes d'achat techniques. Lors de vos demandes de renseignements, le fait de renseigner ces champs permet de réduire les échanges de messages et de fournir aux fournisseurs suffisamment d'informations contextuelles pour faciliter les vérifications de compatibilité.

Si le modèle du disjoncteur n'est pas clairement identifié, il convient de fournir des photos nettes de la plaque signalétique ainsi que les informations disponibles sur le projet, plutôt que d'essayer de deviner la référence du produit. OOHMAGE peut examiner ces informations et discuter du choix qui en découle, mais la compatibilité, l'approvisionnement, la certification et les autorisations d'installation doivent se fonder sur la documentation actuelle relative au produit.

Pour toute demande, Veuillez nous indiquer le modèle du disjoncteur et les spécifications de commande ainsi que le marché de destination et la quantité.

Foire aux questions

Qu'est-ce qui provoque le déclenchement d'un disjoncteur de dérivation ?

Dispositif de déclenchement par dérivation compatible. Lorsque l'alimentation de commande externe est activée, elle actionne la bobine de déclenchement, ce qui déclenche le mécanisme de déclenchement du disjoncteur et provoque ainsi l'ouverture de celui-ci. Cette source de commande peut faire partie d'un système de commande homologué. La tension requise, le type de courant (CA/CC), la charge et les paramètres d'interface, etc., dépendent tous de l'accessoire sélectionné et de la série de disjoncteurs.

Un déclencheur à dérivation protège-t-il contre les surcharges ou les courts-circuits ?

Non. Le déclenchement par coupure d'alimentation ne fournit qu'une voie de commande externe permettant de déclencher le disjoncteur, sans concerner ses fonctions de détection de surcharge ou de court-circuit. Le disjoncteur et son système de déclenchement de protection doivent toujours être choisis en fonction, respectivement, de la tension du réseau, du courant, de la charge de défaut, de la coordination des protections et d'autres exigences du projet.

Un déclenchement par shunt est-il identique à un déclenchement par sous-tension ?

Non. Le déclenchement du disjoncteur est généralement provoqué par l'application d'une tension de commande spécifiée, tandis que le déclencheur de sous-tension fonctionne selon différentes fonctions dépendantes de la tension, en fonction de la conception du produit. Les caractéristiques d'action spécifiques, les conditions de réarmement et les valeurs de commande doivent être vérifiées en consultant la documentation actuelle du fabricant relative au disjoncteur et aux accessoires sélectionnés.

Un déclencheur à dérivation nécessite-t-il une alimentation de commande distincte ?

La bobine de déclenchement de dérivation nécessite l'alimentation de commande spécifiée par cet accessoire. La question de savoir si cette alimentation est indépendante des autres systèmes, comment elle est fournie et quelle est la configuration du circuit de commande sont autant de points qui doivent être traités au niveau du projet. Il convient de se baser sur la documentation spécifique au disjoncteur et à ses accessoires, ainsi que sur une conception qualifiée du système de commande, plutôt que d'adopter la solution générale par défaut.

Peut-on ajouter un accessoire de déclenchement par dérivation à n'importe quel disjoncteur miniature (MCB) ou disjoncteur miniature à coupure mécanique (MCCB) ?

Non. Les accessoires de déclenchement des disjoncteurs sont généralement spécifiques à certaines séries de disjoncteurs, à certains châssis et à certaines interfaces d'accessoires. Certains peuvent être installés sur site, tandis que d'autres peuvent nécessiter des méthodes d'installation différentes. Il est nécessaire de consulter la documentation technique du modèle de disjoncteur (MCB/MCCB) concerné afin de vérifier la compatibilité, les références des accessoires, l'alimentation de commande et les autorisations d'installation.

Un disjoncteur à déclenchement par dérivation peut-il être réarmé à distance ?

Ne partez pas de cette hypothèse. Le dispositif de déclenchement par dérivation sert uniquement à déclencher la coupure ; la réarmement et le réenclenchement dépendent de la conception du disjoncteur, de la configuration des accessoires et de tout mécanisme de commande indépendant. Si un réarmement ou un réenclenchement à distance est nécessaire, cela doit être clairement indiqué et la solution complète doit être vérifiée à l'aide de la documentation du fabricant choisi.

Quelles informations faut-il fournir pour obtenir un devis ?

Lorsque vous nous contactez, veuillez nous fournir les informations suivantes :

• Fabricant du disjoncteur, série/modèle spécifique ;
• Fonction de déclenchement à distance requise, tension de commande, type CA/CC ;
• Marché cible, quantité et documents requis ;
• Veuillez joindre autant de photos nettes que possible de la plaque signalétique.

Si vous devez choisir le disjoncteur en même temps, des informations supplémentaires telles que la tension du réseau, le courant nominal, le nombre de pôles et les exigences de protection du projet sont également nécessaires.

Conclusion

La fonction de déclenchement parallèle offre un moyen de commande externe permettant de déclencher les disjoncteurs compatibles. Son principe de fonctionnement de base est simple, mais les spécifications concrètes ne sont pas aussi simples : la série de disjoncteurs, les références des accessoires, l'alimentation de commande, le mode d'installation et le comportement en fonctionnement doivent tous être vérifiés pour chaque produit spécifique. Veuillez traiter la fonction de déclenchement à distance séparément des signaux de protection et d’état conventionnels, et confirmer la compatibilité à l’aide d’une demande de devis (RFQ) complète avant de passer commande.La fonction de déclenchement parallèle fournit un moyen de commande externe permettant de déclencher les disjoncteurs compatibles. Son principe de fonctionnement de base est simple, mais les spécifications détaillées ne sont pas les mêmes : la série de disjoncteurs, les références des accessoires, l’alimentation de commande, la méthode d’installation et le comportement en fonctionnement doivent tous être vérifiés pour chaque produit spécifique. Veuillez traiter la fonction de déclenchement à distance séparément des signaux de protection et d’état conventionnels, et confirmer la compatibilité à l’aide d’une demande de devis (RFQ) complète avant de passer commande.

Pour les catégories d'accessoires associées, consultez Accessoires OOHMAGE pour disjoncteurs différentiels, ou contactez OOHMAGE en précisant l'identification exacte du disjoncteur et les exigences de commande afin que le produit puisse faire l'objet d'un examen.
