Protection de la mise à la terre vs protection contre les surtensions

Imaginez qu’un coup de foudre s’abatte sur votre quartier, menaçant vos appareils électroniques coûteux, ou qu’un câble défectueux expose votre famille à un risque d’électrocution. Comprendre Protection de la mise à la terre vs protection contre les surtensions est essentiel pour protéger les foyers et les appareils.

Protection des sols : les principes fondamentaux

Qu'est-ce que la mise à la terre dans les installations électriques ?

La protection par mise à la terre, communément appelée « mise à la terre » ou « mise à la masse », est un mécanisme de sécurité essentiel dans les installations électriques.

Elle permet de dévier vers la terre l'électricité excédentaire ou parasite, provenant par exemple d'un défaut ou d'un coup de foudre, afin d'éviter les chocs électriques, les incendies et les dommages matériels. La mise à la terre est une exigence incontournable prévue par certaines normes régionales.

La mise à la terre constitue le pilier de la sécurité électrique : elle garantit que tout courant électrique indésirable puisse se dissiper par un chemin sûr et à faible résistance, protégeant ainsi tant les personnes que les biens.

Comment l'ancrage nous protège

La mise à la terre assure une protection en créant un chemin contrôlé pour les courants de défaut. Si un fil se desserre ou si un appareil présente un dysfonctionnement, l'excès d'électricité circule via le système de mise à la terre vers la terre, ce qui déclenche un Disjoncteur à courant continu ou un fusible qui coupe le courant. Cette réaction rapide permet d'éviter :

• Chocs électriques: En détournant le courant des personnes qui touchent un équipement défectueux.
• Incendies: En bloquant les courants dangereux susceptibles de provoquer l'inflammation de matières inflammables.
• Dommages matériels: En stabilisant la tension et en réduisant les contraintes exercées sur les composants électriques.

Sans mise à la terre, les courants parasites pourraient mettre sous tension des surfaces métalliques (par exemple, les boîtiers d'appareils électroménagers), ce qui présenterait des risques graves.

Comment fonctionne l'ancrage ?

Un système de mise à la terre se compose de plusieurs éléments clés :

• Piquet de mise à la terre: Tige métallique (généralement en cuivre ou en acier galvanisé) enfoncée profondément dans le sol afin d'établir une connexion avec la terre.
• Fils de mise à la terre: Fils de cuivre reliant le circuit électrique (par exemple, les prises, les tableaux électriques) au piquet de mise à la terre.
• Raccordement au tableau électrique: Le système de mise à la terre est raccordé au tableau électrique principal, garantissant ainsi la protection de tous les circuits.
• Électrodes de mise à la terre: Des éléments supplémentaires, tels que des conduites d'eau ou des électrodes encastrées dans du béton, peuvent venir compléter le système.

L'efficacité du système dépend d'une faible résistance électrique, idéalement inférieure à 25 ohms pour les installations résidentielles. Une faible résistance garantit que les courants de défaut s'écoulent facilement vers la terre, ce qui minimise les risques. Il est essentiel de procéder à des contrôles périodiques à l'aide d'outils tels qu'un ohmmètre de terre afin de vérifier les performances du système.

Normes et essais de mise à la terre

Le NEC définit des directives strictes en matière de mise à la terre, notamment concernant la profondeur adéquate des piquets (au moins 8 pieds) et le dimensionnement des câbles (en fonction de la capacité du système).

Les systèmes de mise à la terre doivent être contrôlés tous les 1 à 3 ans par un électricien agréé afin de garantir leur conformité et leur bon fonctionnement. Ces contrôles consistent à mesurer la résistance et à inspecter les raccordements pour détecter toute trace de corrosion ou d'usure, en particulier dans les zones où la résistivité du sol est élevée (par exemple, les régions rocheuses ou sèches).

Tout savoir sur la protection contre les surtensions

Qu'est-ce que la protection contre les surtensions ?

La protection contre les surtensions désigne dispositifs de protection contre les surtensions ou des systèmes destinés à protéger les appareils électroniques et électroménagers contre les pics de tension, c'est-à-dire les augmentations soudaines de la tension électrique susceptibles d'endommager, voire de détruire, les équipements sensibles. (Pour plus d'informations sur les dispositifs de protection contre les surtensions, consultez cet autre article de blog : Tout ce qu'il faut savoir sur les dispositifs de protection contre les surtensions.)

Ces pics peuvent être dus à :

• Coups de foudre: Un coup de foudre direct ou à proximité peut faire passer des milliers de volts dans les lignes électriques.
• Fluctuations du réseau électrique: Les opérations de commutation ou les coupures de courant peuvent provoquer des surtensions.
• Sources internes: Les gros appareils (par exemple, les systèmes de chauffage, de ventilation et de climatisation) qui s'allument et s'éteignent par intermittence peuvent provoquer de petites surtensions.

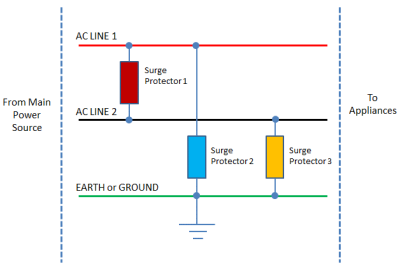

Les parasurtenseurs fonctionnent soit en absorbant les pics de tension, soit en les dérivant vers le système de mise à la terre, garantissant ainsi que seuls des niveaux de tension sûrs parviennent aux appareils.

Types de parasurtenseurs

Les parasurtenseurs se présentent sous différentes formes, chacune étant adaptée à des besoins spécifiques :

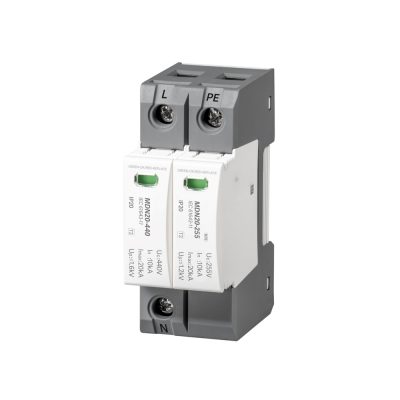

• Dispositifs de protection contre les surtensions pour toute la maison: Installés au niveau du tableau électrique principal, ces dispositifs protègent tous les circuits d'un bâtiment. Ils constituent la solution idéale pour une protection complète, en particulier dans les zones exposées à la foudre.
• Dispositifs de protection contre les surtensions au point d'utilisation: Les dispositifs enfichables, tels que les multiprises ou les adaptateurs de prise, protègent les appareils individuels (par exemple, les ordinateurs, les téléviseurs ou les consoles de jeux).
• Parasurtenseurs spécialisés: Intégré à des équipements ou conçu pour des appareils de haute sensibilité (par exemple, équipements médicaux, systèmes de télécommunications).

Chaque type joue un rôle spécifique, et c'est souvent en les combinant qu'on obtient la meilleure protection.

Caractéristiques techniques essentielles à connaître

Lorsque vous évaluez des parasurtenseurs, tenez compte des caractéristiques techniques suivantes :

• Puissance nominale en joules: Indique la quantité d'énergie qu'un parasurtenseur peut absorber avant de tomber en panne. Plus la valeur en joules est élevée, meilleure est la protection et plus la durée de vie est longue.

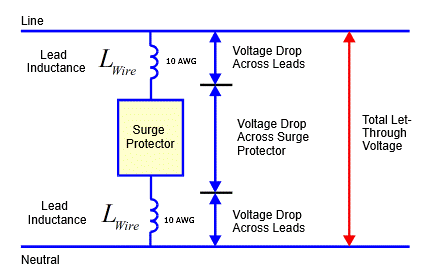

• Tension de blocage: Niveau de tension à partir duquel le dispositif de protection commence à dériver la surtension. Des tensions de seuil plus basses (par exemple, 330 V) offrent une meilleure protection car elles se déclenchent plus tôt.
• Temps de réponse: Vitesse à laquelle le dispositif de protection réagit à une surtension. Des temps de réponse plus courts (par exemple, inférieurs à 1 nanoseconde) permettent de réduire au minimum l'exposition à une tension susceptible de causer des dommages.
• Conformité à la norme UL 1449: Une norme de sécurité garantissant que le dispositif de protection répond à des critères rigoureux en matière de performances et de sécurité.
• Courant de pointe maximal: Indique le courant de surtension maximal que l'appareil peut supporter, mesuré en ampères (par exemple, 50 000 A ou plus pour les dispositifs de protection de l'ensemble de la maison).

Comprendre ces caractéristiques techniques vous aide à choisir un parasurtenseur adapté à vos besoins, qu'il s'agisse d'un seul appareil ou d'un bâtiment entier.

Protection de la mise à la terre vs protection contre les surtensions

Mise à la terre et protection contre les surtensions

Les parasurtenseurs doivent-ils être mis à la terre ?

Pour fonctionner efficacement, les parasurtenseurs doivent pouvoir compter sur un système de mise à la terre correctement installé. Lorsqu'une surtension se produit, le parasurtenseur détourne l'excès de tension vers le fil de terre, qui le conduit en toute sécurité vers la terre.

Sans mise à la terre, un parasurtenseur ne peut pas détourner cette tension, ce qui expose vos appareils électroniques à des risques de dommages. Cette dépendance démystifie l'idée reçue selon laquelle les parasurtenseurs fonctionnent aussi bien dans les installations non mises à la terre.

Les deux sont-ils nécessaires ?

La mise à la terre est indispensable : elle est exigée par les normes électriques afin de garantir la sécurité et de prévenir les risques. La protection contre les surtensions, bien que facultative, est vivement recommandée pour toute personne possédant des appareils électroniques de valeur ou vivant dans des zones exposées à la foudre ou aux fluctuations de tension. Ces deux systèmes se complètent :

• Mise à la terre: Protège les personnes et garantit la stabilité du système en absorbant les courants de défaut.
• Protection contre les surtensions: Protège les équipements en atténuant les pics de tension que la mise à la terre seule ne suffit pas à éliminer.

Là où la mise à la terre et la protection contre les surtensions sont essentielles

La mise à la terre et la protection contre les surtensions sont essentielles dans divers contextes, chacun présentant des exigences spécifiques.

Foyers d'accueil:

• Mise à la terre: Garantit la sécurité en prévenant les chocs électriques dus à des appareils ou à un câblage défectueux. Indispensable pour respecter la réglementation et protéger les résidents.
• Protection contre les surtensions: Protège les téléviseurs, les ordinateurs, les consoles de jeux et les appareils domotiques. Les parasurtenseurs pour toute la maison sont parfaits pour une protection complète, en particulier dans les régions sujettes à la foudre.

Établissements commerciaux:

• Mise à la terre: Indispensable pour les bureaux et les centres de données afin de protéger les employés et de garantir le bon fonctionnement des serveurs et des équipements réseau.
• Protection contre les surtensions: Les parasurtenseurs pour toute la maison permettent d'éviter des temps d'arrêt coûteux et d'empêcher que des équipements sensibles, tels que les serveurs, les routeurs et les postes de travail, ne subissent des dommages.

Environnements industriels:

• Mise à la terre: Des systèmes spécialisés sont nécessaires pour les engins lourds, afin de garantir la sécurité des travailleurs et de prévenir les défaillances dans les environnements à forte puissance.
• Protection contre les surtensions: Protège les systèmes de commande, les moteurs et les équipements d'automatisation contre les surtensions susceptibles d'interrompre la production.

Zones exposées à la foudre:

Les deux systèmes: Indispensable pour limiter les risques liés aux orages fréquents. La foudre peut provoquer des surtensions catastrophiques, d’où l’importance cruciale des parasurtenseurs pour toute la maison et d’une mise à la terre solide.

Comment choisir entre la protection par mise à la terre et la protection contre les surtensions

Évaluez vos besoins

Le choix du système le plus adapté dépend de votre situation particulière :

• Superficie du logement ou de l'établissement: Les grandes habitations dotées de plusieurs circuits ont tout intérêt à installer des parasurtenseurs pour toute la maison afin de protéger efficacement tous les appareils.
• Valeur des appareils électroniques: Les équipements haut de gamme (par exemple, les systèmes home cinéma, les PC de jeu ou les baies de serveurs) justifient l'investissement dans des parasurtenseurs de qualité.
• Risque de foudre: Utilisez les données météorologiques ou les cartes de foudre pour évaluer les risques dans votre région. Les régions soumises à des orages fréquents nécessitent à la fois une mise à la terre solide et une protection contre les surtensions.
• Installation électrique existante: Les maisons anciennes peuvent nécessiter des travaux de mise à niveau de la mise à la terre pour se conformer aux normes NEC actuelles, tandis que les maisons plus récentes disposent peut-être déjà d'une mise à la terre adéquate.

Éléments clés à prendre en compte

• Mise à la terre: Un investissement ponctuel qui garantit la sécurité et la conformité aux normes. Il nécessite une installation par un professionnel et un entretien périodique, mais offre une fiabilité à long terme.
• Protection contre les surtensions: Propose des options flexibles (au point d'utilisation ou pour toute la maison), mais nécessite un remplacement périodique en raison de l'usure causée par les surtensions. Prévoyez un remplacement tous les 2 à 5 ans.
• Tolérance au risque: Si vous utilisez des équipements électroniques essentiels (par exemple, pour le télétravail ou l'activité de votre entreprise), une protection contre les surtensions constitue un investissement judicieux qui vous évitera des remplacements coûteux.

Étapes pour commencer

1. Vérifiez votre système de mise à la terre: Faites appel à un électricien pour tester la résistance de mise à la terre de votre logement et vérifier sa conformité au NEC.
2. Évaluer les besoins en matière de protection contre les surtensions: Identifiez les appareils essentiels (par exemple, les ordinateurs, les appareils électroménagers) et choisissez entre des dispositifs de protection au point d'utilisation ou pour toute la maison.
3. Consultez un professionnel: Pour les travaux de mise à niveau de la mise à la terre ou l'installation de parasurtenseurs pour toute la maison, demandez des devis à des électriciens agréés.
4. Surveiller et entretenir: Prévoyez des contrôles réguliers de la mise à la terre (tous les 1 à 3 ans) et remplacez les parasurtenseurs si nécessaire.

Matériel électrique OOHMAGE : protégez votre domicile et vos appareils électroniques

La mise à la terre constitue le fondement de la sécurité électrique : elle permet d'éviter les chocs électriques et garantit le respect des normes de sécurité. La protection contre les surtensions s'appuie sur ce fondement pour protéger les équipements électroniques de valeur contre les pics de tension susceptibles de les endommager. Ensemble, ces deux éléments forment un dispositif de protection complet contre les risques électriques, qu'il s'agisse de la foudre ou d'un câblage défectueux.

Pour du matériel électrique fiable et de qualité, rendez-vous chez OOHMAGE et choisir le matériel adapté pour garantir la réussite du projet.

Foire aux questions

Les parasurtenseurs fonctionnent-ils sans mise à la terre ?

Les parasurtenseurs s'appuient sur un système de mise à la terre pour évacuer les pics de tension en toute sécurité. Sans mise à la terre adéquate, leur capacité à protéger les appareils électroniques est considérablement réduite, ce qui expose ces derniers au risque de dommages causés par les surtensions.

Est-il nécessaire d'installer un parasurtenseur pour toute la maison ?

Les parasurtenseurs pour toute la maison sont recommandés pour les habitations situées dans des zones exposées à la foudre ou abritant des appareils électroniques de grande valeur. Ils protègent l'ensemble des circuits, viennent compléter les parasurtenseurs installés au point d'utilisation pour les appareils essentiels et offrent une protection complète contre les surtensions.

À quelle fréquence faut-il contrôler les systèmes de mise à la terre ?

Les systèmes de mise à la terre doivent être contrôlés tous les 1 à 3 ans par un électricien agréé afin de garantir leur conformité aux normes NEC et d'assurer la sécurité. Ces contrôles sont particulièrement importants dans les zones où le sol est corrosif ou où l'activité électrique est élevée.

Un débutant peut-il installer lui-même des parasurtenseurs ?

Les parasurtenseurs individuels sont prêts à l'emploi et faciles à installer soi-même, sans nécessiter de compétences particulières. En revanche, les parasurtenseurs pour toute la maison doivent être installés par un électricien professionnel afin de garantir une intégration en toute sécurité à votre tableau électrique.

Quelle est la différence entre la mise à la terre et la liaison à la terre ?

La mise à la terre relie le circuit électrique à la terre afin d'éviter les chocs électriques, tandis que la liaison équipotentielle relie les éléments métalliques (par exemple, les tuyaux ou les panneaux) entre eux afin de garantir qu'ils partagent le même potentiel électrique, ce qui réduit le risque de chocs dus aux différences de tension. Ces deux mesures sont essentielles pour la sécurité.

La mise à la terre permet-elle d'éliminer tous les risques électriques ?

La mise à la terre réduit les risques tels que les chocs électriques et les incendies en offrant un chemin sûr aux courants de défaut, mais elle ne protège pas contre les pics de tension susceptibles d'endommager les appareils électroniques. Des parasurtenseurs sont nécessaires pour faire face à ces pics.

Les parasurtenseurs peuvent-ils durer éternellement ?

Les parasurtenseurs s'usent après avoir absorbé plusieurs surtensions ou un seul événement de forte intensité. La plupart doivent être remplacés tous les 2 à 5 ans, et bon nombre d'entre eux sont équipés de voyants lumineux qui indiquent lorsqu'ils ne sont plus efficaces.

Les parasurtenseurs sont-ils tous identiques ?

La qualité et les performances des parasurtenseurs varient considérablement. Parmi les principales différences, on peut citer la capacité en joules, la tension de blocage et la conformité à la norme UL 1449. Opter pour un parasurtenseur de haute qualité garantit une meilleure protection des appareils.
